一、工作状态
系统通电后电源指示灯亮，并按设置的参数自动控制清灰，数码管显示当前工作状态，运行指示灯指示当前工作状态，实时显示压差值。
二、技术参数
1. 输入电压：AC90-AC275V；
2. 输出电压：DC24V；
3. **输出电流：1.5A；
4. **清灰路数：30路；
5. 支持离线清灰；
6. 支持压差接入；
7. 一路压差报警输出；
8. 一路RS485接口。
三、参数设置
参数设置表格 | ||||
参数代号 | 参数意义 | 默认参数 | 设置范围 | 单位 |
1 | 脉冲宽度 | 5 | 0.01～99.99 | 1 s |
2 | 脉冲间隔 | 1 | 1～9999 | 1 s |
3 | 组脉冲数 | 20 | 1～20 | 1 路 |
4 | 周期间隔 | 3 | 1～9999 | 1 s |
5 | 提脉间隔 | 1 | 1～9999 | 1 s |
6 | 提升阀数 | 0 | 0～10 | 1 路 |
7 | 室间隔 | 1 | 1～9999 | 1 s |
8 | 开机功能 | 4 | 1：开机即运行； 2：开机延时喷吹，延时时间为1分钟； 3： 压差模式，运行信号接通按照模式1运行，运行信号断开喷吹到本周期完毕； 4：定压模式，压差值小于压差设定值时不执行清灰，压差值大于压差设定值时执行清灰，压差值大于压差报警值时，报警输出； | |
9 | 压差设置 | 2000 | 0～9999 | 1 Pa |
10 | 报警设置 | 2000 | 0～9999 | 1 Pa |
参数设置步骤：
1. 点按“功能”键进入参数选择状态，并且发光二级管指示当前修改项；
2. 转动“设置”旋钮修改参数值（顺时针旋转加值、逆时针则减值）；
3. 任何时候，按下“功能”键，系统即可进入参数修改状态；
4. 点按“功能”键跳到运行状态指示处,系统保存参数并按照新参数自动运行清灰程序；
5. 手动输出：长按功能键3秒进入手动输出模式，点按功能键实现点动逐路输出，数码管显示对应输出路数。

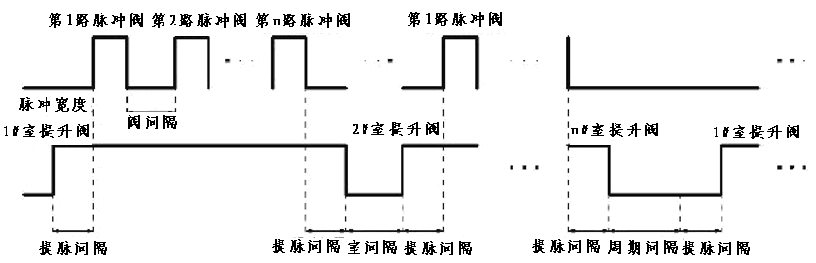

四、工作时序图

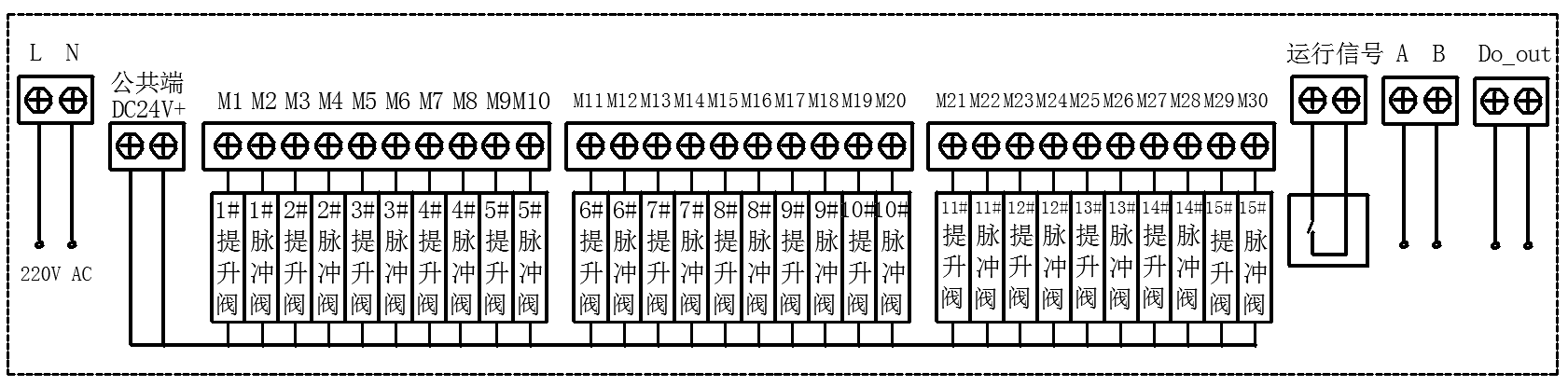

五、端子接线图
接线说明：
1) 【L N】为交流220V输入端子（L,N）；
2) 【公共端】为阀用公共端DC24+；
3) 【M1～M20】为脉冲阀信号输出端子DC24-；
4) 【运行信号】为该型号脉冲控制仪自动运行控制端口，接口类型为干接点。当需要外部控制自
动清灰运行时，需将主板上的黑色跳线帽儿断开；
5) 【A+ B-】485通讯接口（通讯地址表见附表）；
6) 【Do_out】超压报警输出，接口类型为干接点。
